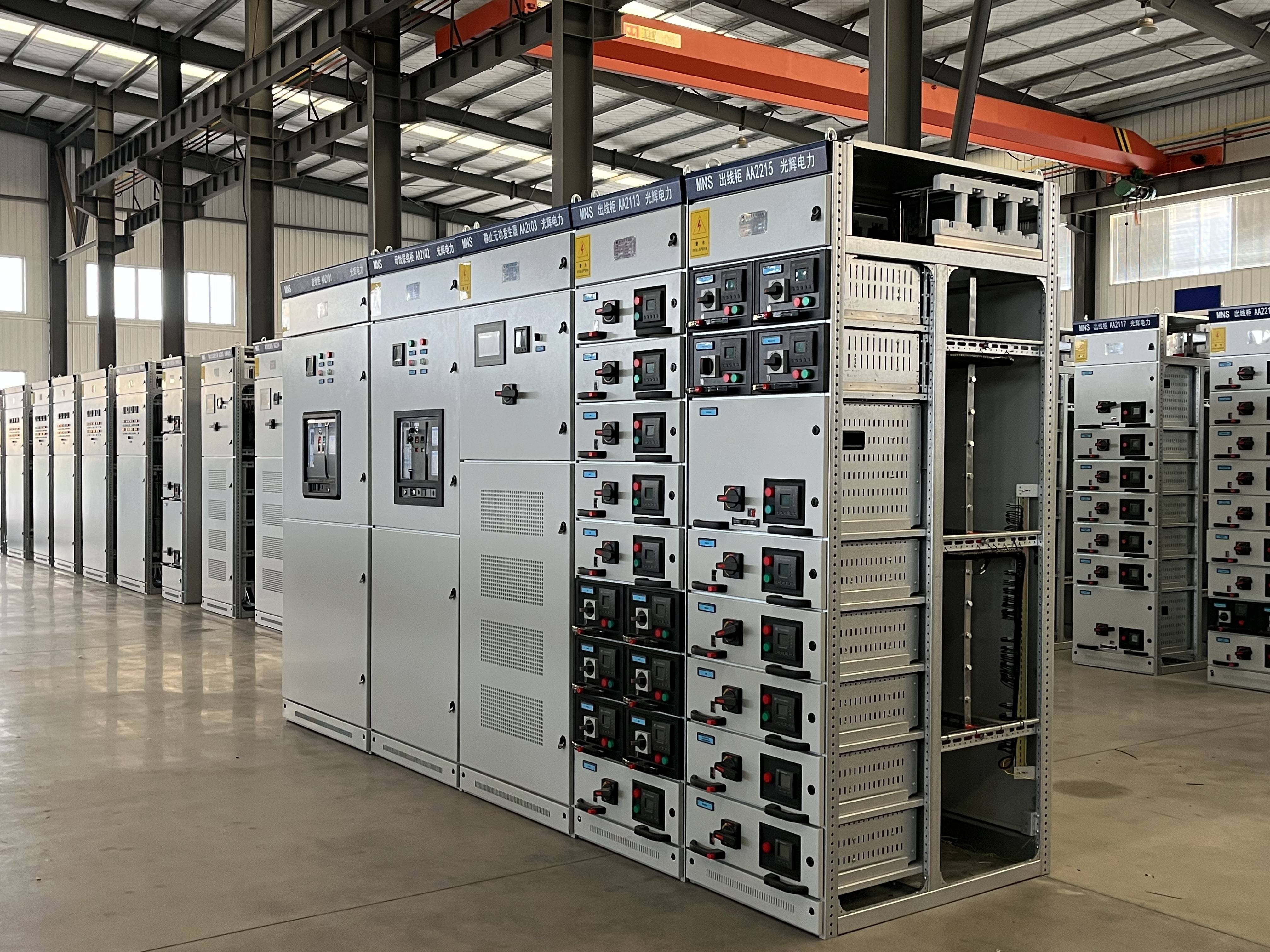

MNS低壓抽出式開關柜

1、 用途 t2p

MNS型低 壓 抽出 式 開 關 柜 適 用 于三 相交 流 50、 60Hz，額定電壓660V，額定電流5000A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能 之間。廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC。

本 產 品 符 合 GB7251、 ZBK36001、IEC439- 1（1992）標準。

2、結構特點

1.MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。

2.MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后

部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。

3. MNS型低壓開關柜的結構設計可滿足各種進出線方案要求∶ 上進上出、上進下出、下進上出、下進下出。

4.MCC柜抽屜有8E/4、8E/2、8E、16E、24E五種規格（1E=25mm）。抽屜具有連接位置、試驗位置、斷開位置。移動位置和分離位置。 各抽展與開關設有機械聯鎖裝置，當開關處于分?jǐn)鄷r，抽屜才能抽出或插入;當開關處于合閘位置時，抽屜不能抽出或插入。為防止上未經允許的操作，操作機構能使用掛鎖將開關鎖在分?jǐn)辔恢蒙稀Ｍ?guī)格的功能單元抽屜可以方便地實現互換，每一個功能單元抽屜對應有16-32對輔助接點，能滿足異地操作控制、電度計量和與計算機接口的自動化監測系統的需要。
